电脉冲对选择性激光熔化Ti6Al4V合金显微组织和显(3)
?
3.3. SLM-Ti6Al4V显微组织演化
?
图5为SLM-Ti6Al4V样品在不同的EPT状态下的光学显微图。值得注意的是,样本的构建方向是垂直的。可见,在温度梯度的驱动下,外延柱状β晶粒沿建筑方向生长。有趣的是,在6kv ~ 7.5 kV放电电压范围内,β晶粒呈柱状结构,宽度基本保持不变。柱状晶粒相对直的边界逐渐向锯齿状边界转变,如图5a-d所示。当放电电压达到8 kV和8.5 kV时,β晶粒呈等轴状,晶粒直径由108μm增大到302μm。表4列出了先前β晶粒的柱状柱宽或等轴晶粒尺寸,除EPT-8.5样品显著增大外,随放电电压的增加,柱状柱宽或等轴晶粒尺寸的增加趋势非常轻微。
?
图5 (a) EPT-0, (b) EPT-6, (c) EPT-7, (d) EPT-7.5, (e) EPT-8和(f) EPT-8.5的光学图像。
?
表4 非EPTed和EPTed样品中β晶粒的大小。

利用扫描电镜(SEM)和电子扫描电镜(EBSD)技术研究了SLM-Ti6Al4V合金在电子扫描电镜(EPT)处理前后的组织演变。从图6可以看出,ep -0试样中β柱状晶粒内部存在大量高纵横比的细小α片层,这与图4的XRD结果吻合较好。合金的α/β组织受Burgers关系控制,对合金的强度和塑性起着关键作用。一个有趣的发现是,EPT-7.5、EPT-8和EPT-8.5样品的α层状结构比EPT-0、EPT-6和EPT-7致密,这意味着EPT-7.5、EPT-8和EPT-8.5样品的冶金结合更好。此外,在EPT-8和EPT-8.5样品中可以发现更明显的Widmannstatten组织和更薄的层状α相(图6e和f)。
?

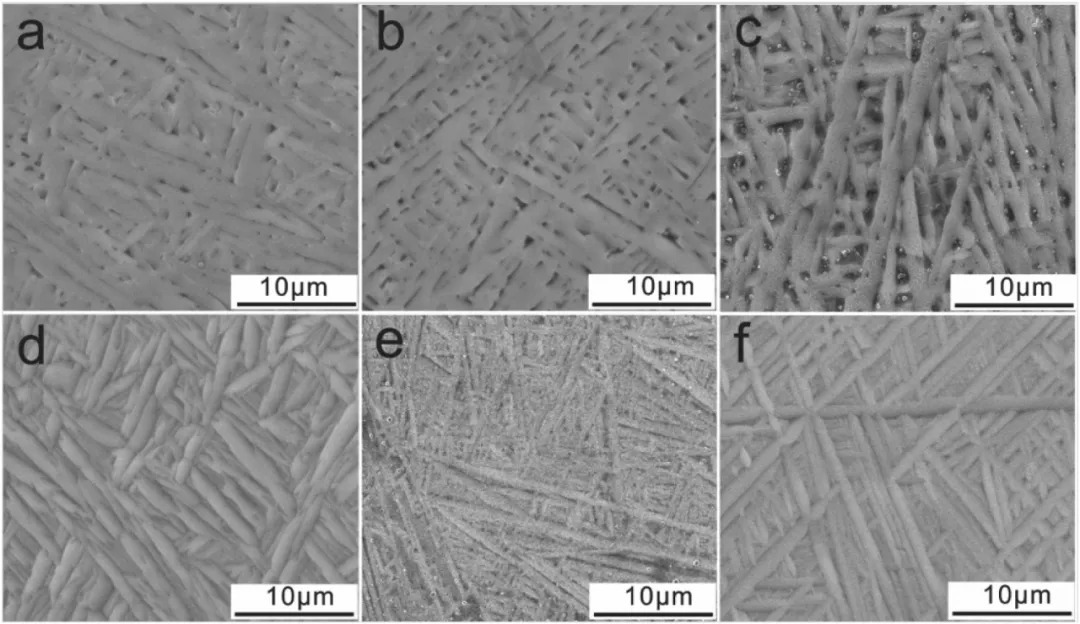

图6 (a) EPT-0, (b) EPT-6, (c) EPT-7, (d) EPT-7.5, (e) EPT-8和(f) EPT-8.5扫描电镜(SEM)图像。
?
进一步对层状α相的EBSD观察如图7所示,表明这些样品主要由不同宽度的层状α结构组成,如图8所示。在EPT-0、EPT-6、EPT-7和EPT-7.5样品中,随着放电电压的增加,α片层宽度从1.0μm增加到2.29μm(图7a-d)。值得注意的是,当电场放电电压分别达到8 kV和8.5 kV时,α片层结构明显细化为0.73 μ m和0.88 μ m(图8e和f)。
图7 (a) EPT-0, (b) EPT-6, (c) EPT-7, (d) EPT-7.5, (e) EPT-8, (f) EPT-8.5的IPF图像。

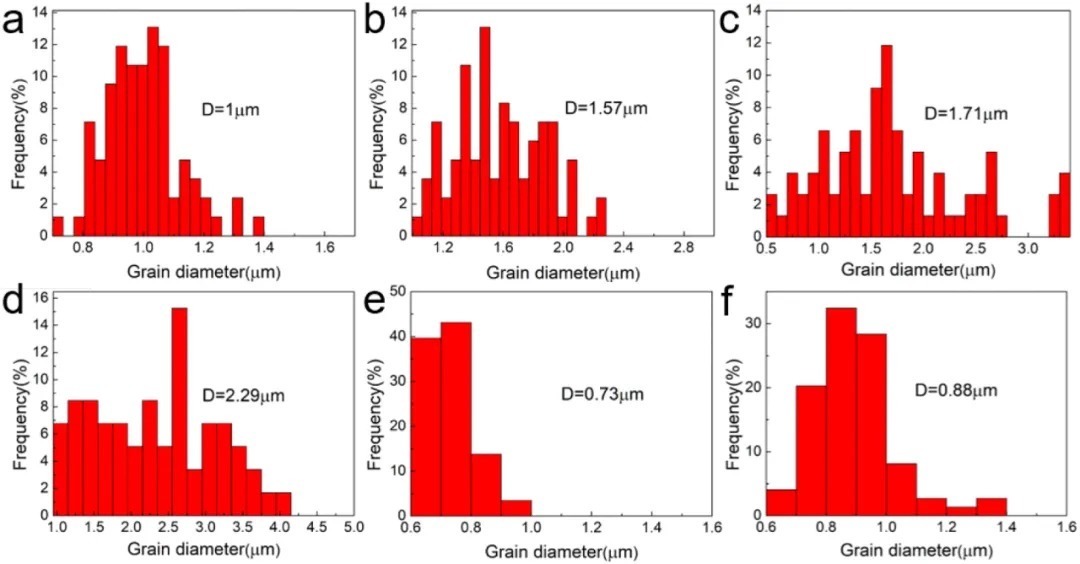

图8 α层片宽度在不同样品中的分布分别为(a) EPT-0, (b) EPT-6, (c) EPT-7, (d) EPT-7.5, (e) EPT-8和(f) EPT-8.5。
?
为了验证位错结构在样品中的演化进行了TEM实验。图9a为样品EPT-0的微观结构,以“A”标记的区域的插入选区电子衍射(SAED)图形表示α相的HCP结构。在EPT-0(图9a)和EPT-6(图9b)样品中,层状α相内部分别存在可见的位错,如图箭头所示。相比之下,EPT-7.5样品的位错密度明显降低。当电场电压达到8.5 kV时,出现了宽度为~300 nm的α超细片层结构(图9d)。
?

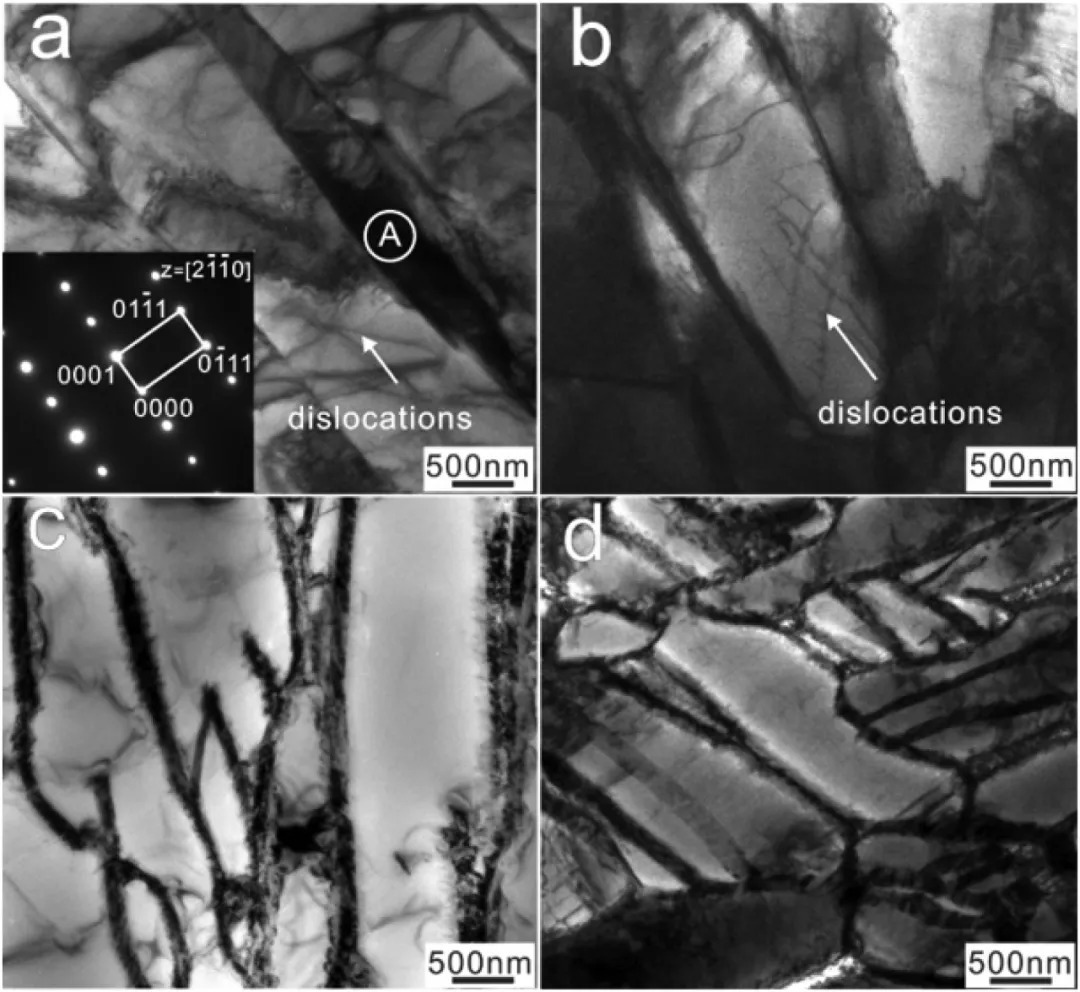

图9 (a) EPT-0, (b) EPT-6, (c) EPT-7.5, (d) EPT-8.5的亮场(BF)图像。在(a)中插入相应的α相SAED图。
?
4.?讨论
?
4.1.?电场下的快速相变
?
显微硬度和相应的组织演化是由EPT诱导的热效应和非热效应耦合作用造成的。一方面,我们讨论了SLM过程固有的高冷却速率诱导SLM- ti6al4v合金具有细α板条篮织组织(图5a和图6a)。此外,合金内部较高的位错密度(图9a)阻碍了位错的运动,导致了相对较高的显微硬度(图3)。
?
从图5的光学显微图可以看出,在电场下,随着放电电压的增加,β相变发生。焦耳热引起的热效应在很短的时间内以纳秒量级完成。电子与原子之间周期性的剧烈冲击力可以提供非热效应,电子风理论也可以解释非热效应。
?

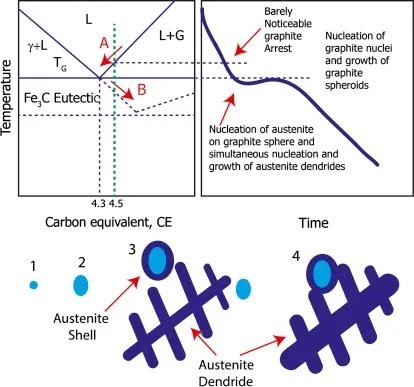

经过镁处理和适当接种CE >4.3 的铸铁在铸造过程中的组织演变如下图所示。
?

描述球墨铸铁凝固过程的相图、冷却曲线和步骤。
?
在6 ~ 7.5 kV的较低放电电压下,初始β柱状晶粒和α片层没有明显变化。据此推测,原始β柱状晶的形态变化可能与热压应力有关,热压应力是在快速加热过程中,由于热膨胀滞后于温度而产生的,可以表示为σ = Eα?T,其中E为杨氏模量,α为热膨胀系数。同时,在电脉冲处理时,通过试样的电流受到电极的约束,也会产生瞬态热压应力。因此,β晶界由原来的直晶界转变为锯齿晶界。
?
然而,根据之前的研究,焦耳热会对α片层的尺寸产生一定的影响,这可能是晶界迁移引起的。α片层组织的大小直接影响合金的机械性能。α层的平均宽度在EPT‐0样品中从~1 μm增加到EPT-7.5样品中的2.29 μm,显微硬度从pt -0样品的362 HV降低到pt -7.5样品的336 HV。电子风的作用力可以促进位错的运动,这可能是导致图9a-c所示α片层结构内部位错密度降低,进而导致显微硬度降低的原因。综上所述,在6 kV ~ 7.5 kV的放电电压下,α片层宽度的增加和位错密度的降低是导致试样软化的主要因素。
